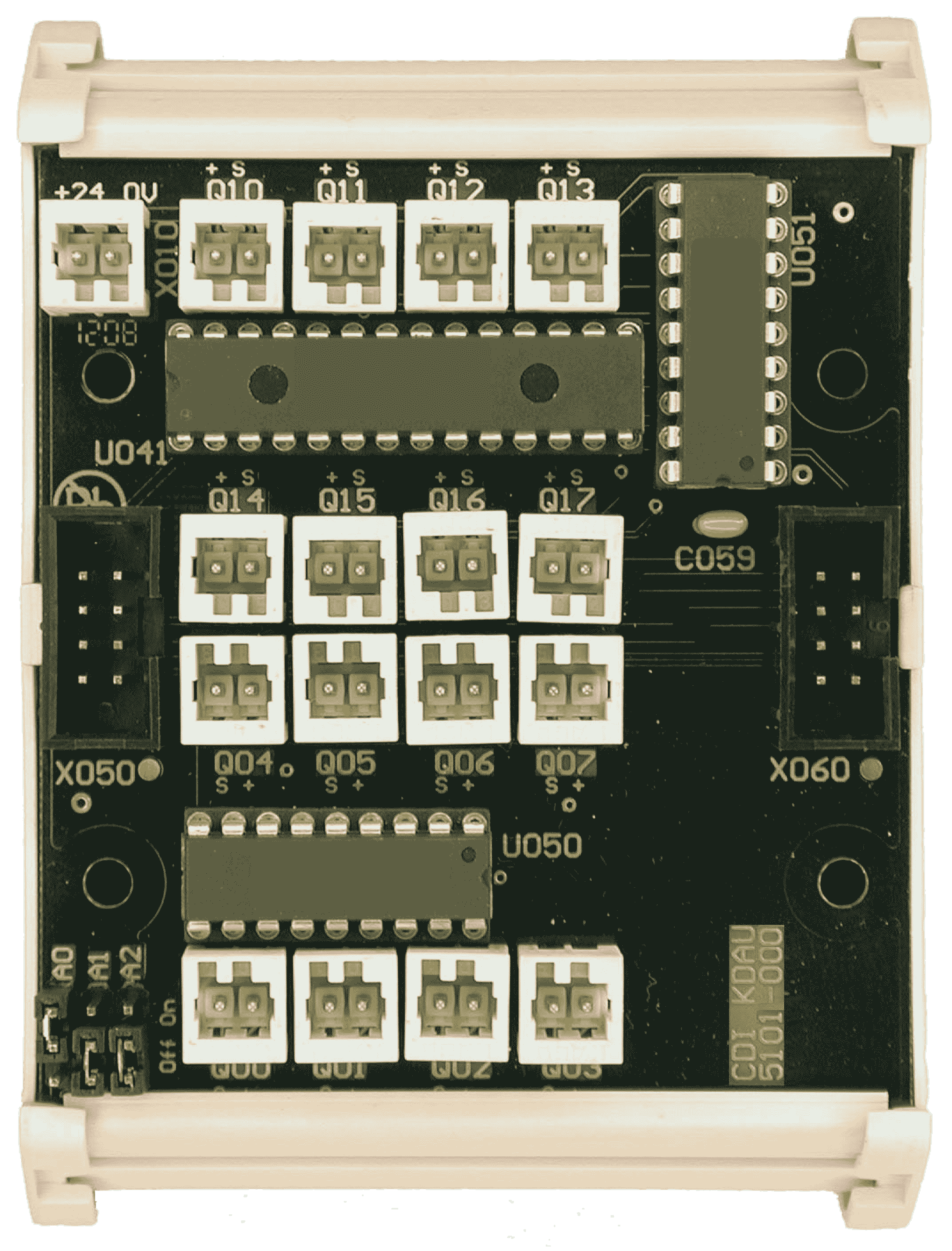

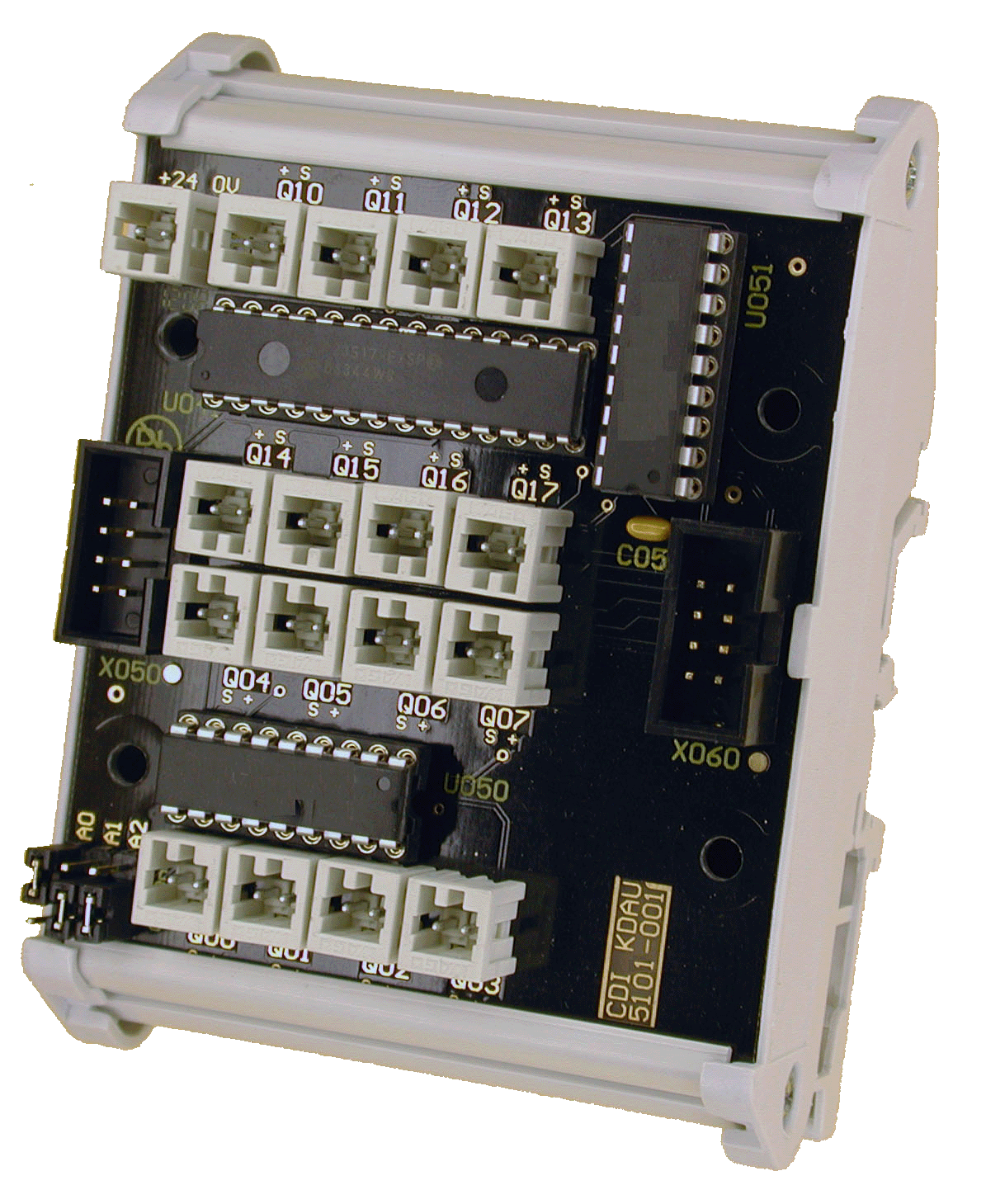

KDAU-5101-001 - 16 x OUTPUTS PNP 24VDC/0.5A MODULE
DESCRIPTION
8 PNP outputs 24VDC/0.5A module
All outputs fitted with
WAGO 2 pins 733-332 connectors for direct load connexion
with NPN output, and +24V
Compatible cable connector WAGO 733-102
Supply connector
WAGO 2 pins 733-332
Compatible cable connector WAGO 733-102
KDIO Bus address selectable from 0 to 7
TECHNICAL INFORMATION
ELECTRICAL
KDIO BUS
Address [0..7] selectable
2 x KDIO flat cable interconnection connector for up to 8 modules in cascade connections
VOLTAGES & CURRENTS
Absolute maximun voltage at NPN output 50V
Maximal current 0.5A per output
Total simultaneous output current for one 8 output channels group 2.0A
Need external current protection
CONNEXIONS
SUPPLY
OUTPUTS
MECHANICAL
Dimensions: L 67.5 X H 92.6
Conform for rail mount for norms DIN EN 50022, DIN EN 50035 & DIN EN 50045
www.cdisa.ch
Rev 8 - 09 Jan 2009 - 18:19:50
-
