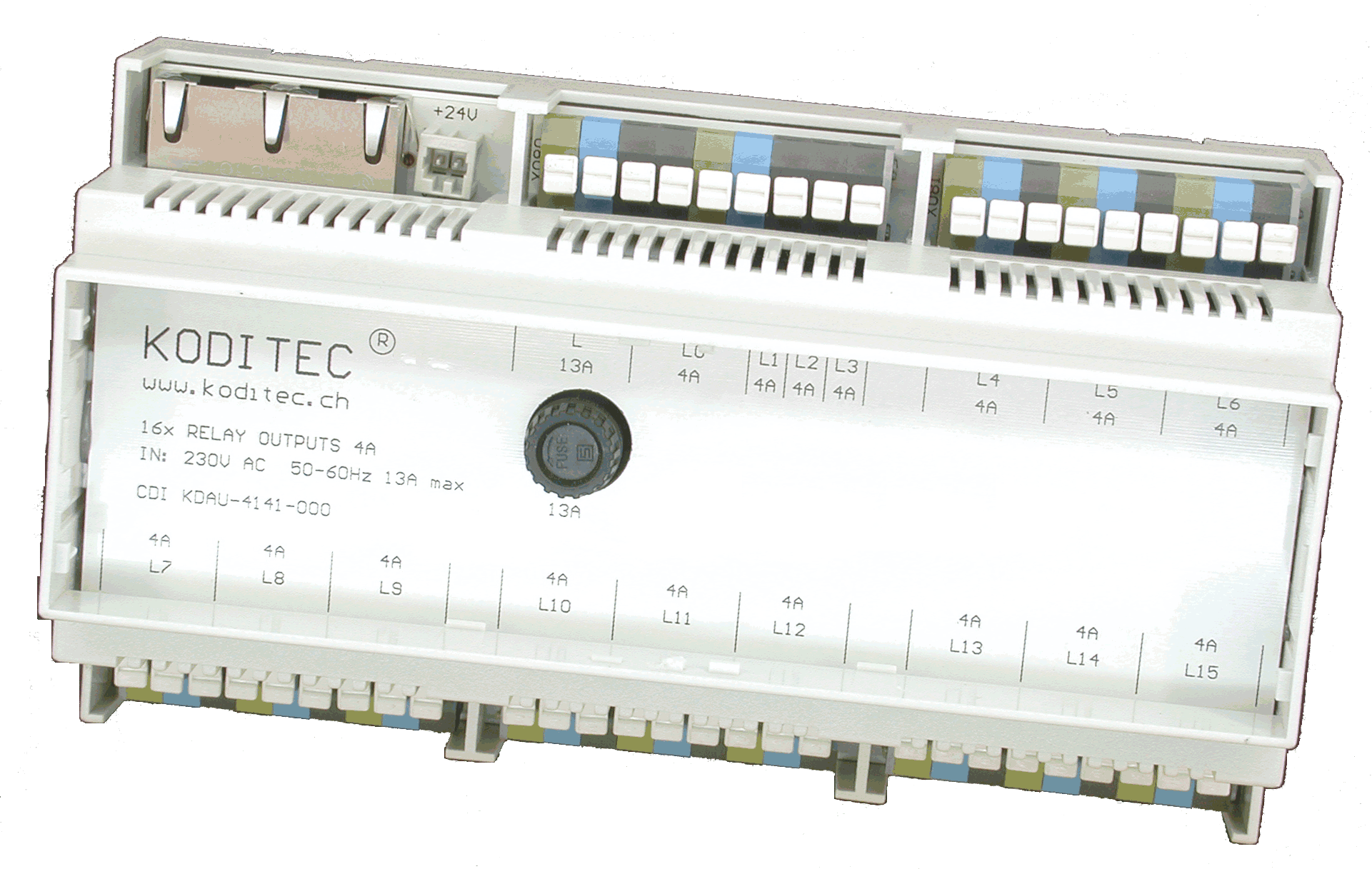

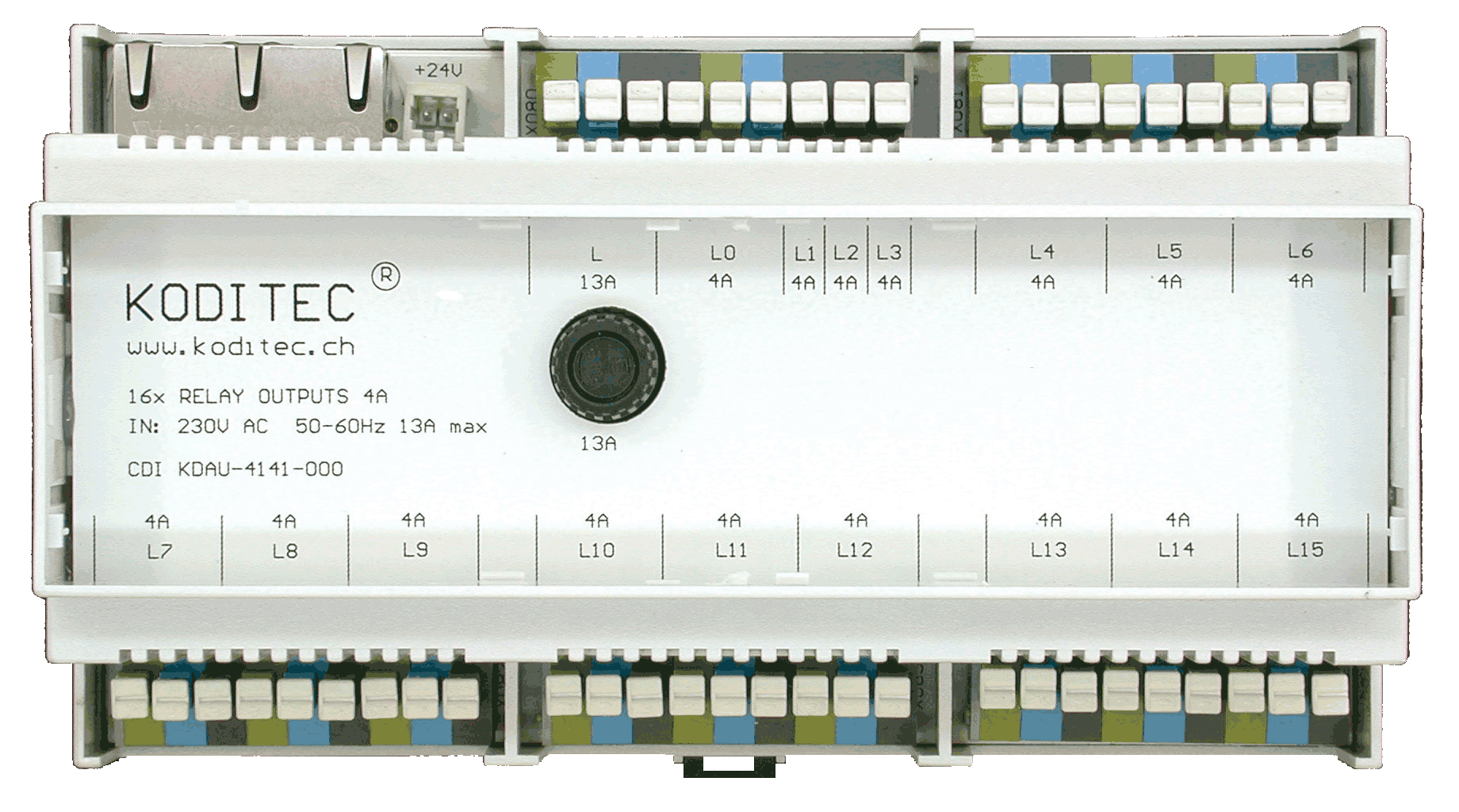

KDAU-4141-000 - 16 X 230VAC/4A MODULE
DESCRIPTION
16x AC/DC Outputs module with up to 230VAC/4A switching capacity and L, N, PE terminals for 4 of 5 outputs.
TECHNICAL INFORMATION
16 x 230VAC/4A Relais output module
Total current, max 13A
Wago cage clamp terminals
13 Outputs with L/N/PE terminals
3 Output with L terminal
Fuse protection
For connexion to any KDIO channel
ELECTRICAL
KDIO BUS
Address [0..7]
2 RJ45 Connectors for up to 8 modules in cascade connections
SWITCHING CAPACITY
4A @ 250VAC
8A @ 125VAC
1A @ 30 VDC
SUPPLY
230VAC 13A
13A F Fuse protection
CONNEXIONS
2 x KDIO channel connectors
1 x 24VDC relay supply WAGO 2 pins 733-332 for cable connector WAGO 733-102
Power with L, N, PE cage clamps terminals
13 x output with L, N, PE cage clamps terminals
3 x output with L cage clamps terminal
MECHANICAL
DIMENSIONS
L 160.0mm x H 90mm x 58mm
Conform for 35mm DIN Rail mount (DIN 43880) or direct surface mount
IP30 protection
www.cdisa.ch
Rev 12 - 13 Jan 2009 - 17:48:10
-
